Термоупаковочная машина ТМ-1Р

Термоупаковочная машина ТМ-1Р
Цена: 132999 руб.





Описание

Термоупаковочная машина ТМ-1Р предназначен для штучной и групповой упаковки различных видов продукции в полиэтиленовую термоусадочную пленку.

Тип и характеристики упаковочного материала подбираются в каждом конкретном случае с учетом назначения упаковки, типа, размеров и количества продукции.

Рекомендуем использовать следующие типы пленок:

- пленка полиэтиленовая термоусадочная ГОСТ 25951-83.



Аппарат предназначен для эксплуатации в следующих условиях:

  • температура окружающей среды от +18ºС до +30ºС;
  • относительная влажность не более 80% при температуре +25ºС и более низких температурах без конденсации влаги;
  • атмосферное давление – от 86 до 106,7 кПа;
  • окружающая среда – взрывобезопасная, не содержит солевых туманов, токопроводящей пыли, агрессивных газов и паров, разрушающих металлы и изоляцию;
  • наличие заземления.



Технические характеристики

Общие характеристики аппарата

Производительность линии, уп./час, не более,                                250, зависит от скорости работы оператора

Размеры упаковочной линии в сборе, мм: длина х ширина х высота (без учета пленки)  2900 х 870 х 1730

Вес аппарата, кг    180

Климатическое исполнение по ГОСТ 15.150-69  УХЛ-4

Блок управления термокамера/термонож    раздельный

Характеристики ТМ-1Р Термокамера

Исполнение      модуль

Габаритные размеры в рабочем положении, мм: длина х ширина х высота 2210 х 870 х 1730

Вес устройства, кг, нетто       150

Максимальная потребляемая мощность, кВт 12,2

Напряжение питания, В/Гц        380 / 50

Диапазон регулировки температуры в камере, C 20 – 220

Характеристика ТЭНов, шт. х кВт     6х2

Размеры конвейера, мм: длина х ширина  1800 х 550

Скорость движения конвейера, м/мин.     4

Тип звена конвейерной ленты     пластина

Рабочая нагрузка на конвейер, кг/м2, не более   50

Длина камеры, мм        1200

Габариты проходного отверстия камеры, мм: ширина х высота     600 х 400

Максимальные габариты условной упаковки, мм: длина х ширина х высота     400х500х380

Характеристики ТМ-1Р Термонож

Исполнение  модуль

Габаритные размеры (без пленки), мм: длина х ширина х высота 770 х 850 х 1660

Длина подающего стола, мм   770

Ширина подающего стола, мм  765

Длина рабочей части термоножа, мм   560

Максимальная ширина пленки, мм  550

Тип сварки  импульсный

Количество нагревательных элементов:

обрезка пленки  1

сварка пленки   2

Вес устройства, кг, нетто   30

Потребляемая мощность в момент включения, кВт   0,6



Состав аппарата

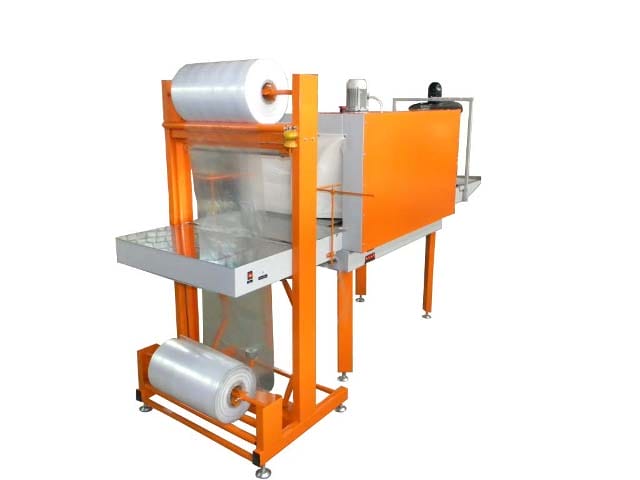

Общий вид аппарата (рис. 1)

1.  Несущая рама термоножа

2.  Рулон пленки (не входит в комплект поставки)

3.  Направляющая формирователя упаковки

4.  Стол термоножа

5.  Узел регулировки натяжения конвейерной ленты термокамеры

6.  Рабочая камера

7.  Электродвигатель вентилятора обдува рабочей камеры

8.  Кнопка аварийной остановки конвейера

9.  Вентилятор охлаждения готовой продукции

10. Фиксатор положения вентилятора охлаждения готовой продукции

11. Рама крепления вентилятора охлаждения готовой продукции и приемного рольганга

12. Конвейер

13. Приемный рольганг

14. Электродвигатель привода конвейера

15. Разъем подключения вентилятора охлаждения готовой продукции

16. Заземляющий контакт термокамеры

17. Регулируемая винтовая опора

18. Опорная стойка

19. Сетевой шнур подключения термоножа

20. Ручка прижима верхней планки термоножа

21. Рулонодержатель

22. Верхняя раскатка

23. Заземляющий контакт термоножа

24. Нижняя раскатка

25. Возвратная пружина термоножа

26. Электромагнит фиксации термоножа

27. Диск фиксации термоножа

28. Подвижная рама термоножа

29. Верхняя планка термоножа



Панель управления Термоножа  ТМ-1Р  (рис. 2)

Рисунок 2 –ТМ-1Р Термонож (панель управления)

30. Клавиша «Сеть» (включает в работу цепи управления)

31. Плавкий предохранитель 10А.



Панель управления ТМ-1Р Термокамера (рис. 3)

Рисунок 3 – ТМ-1Р Термокамера (панель управления)



32. Клавиша «Сеть»

33. Клавиша «Конвейер»

34. Клавиша «Нагрев

35. Клавиша «Вентилятор»

36. Терморегулятор

Комплектность поставки

  1. ТМ-1Р Термокамера   1 шт.
  2. ТМ-1Р Термонож  1 шт.
  3. Опорные стойки  4 шт.
  4.  Регулируемые винтовые опоры 8 шт.
  5. Технический паспорт 1 шт.
  6. Паспорт реле времени    1 шт.
  7. Паспорт терморегулятора 1 шт.
  8.  Разъем Тур 024 32А-6h 380-415V~ 1 шт.










Информация обновлена 21.11.2017 21:53
