Упаковочный аппарат ТМ-1ПН
Описание
Упаковочный аппарат ТМ-1ПН предназначен для штучной и групповой упаковки различных видов продукции в полиэтиленовую термоусадочную пленку.
Тип и характеристики упаковочного материала подбираются в каждом конкретном случае с учетом назначения упаковки, типа, размеров и количества продукции.
Рекомендуем использовать следующие типы пленок:
- пленка полиэтиленовая термоусадочная ГОСТ 25951-83.
Условия эксплуатации
Аппарат предназначен для эксплуатации в следующих условиях:
- температура окружающей среды от +18ºС до +30ºС;
- относительная влажность не более 80% при температуре +25ºС и более низких температурах без конденсации влаги;
- атмосферное давление – от 86 до 106,7 кПа;
- окружающая среда – взрывобезопасная, не содержит солевых туманов, токопроводящей пыли, агрессивных газов и паров, разрушающих металлы и изоляцию;
- наличие заземления.
Технические характеристики
Общие характеристики аппарата:
Производительность линии, уп./час, не более: 250, зависит от скорости работы оператора
Размеры упаковочной линии в сборе, мм: длина х ширина х высота (без учета пленки) 3010 х 1070х 1750
Вес аппарата, кг 200
Климатическое исполнение по ГОСТ 15.150-69 УХЛ-4
Блок управления термокамера/термонож раздельный
Характеристики ТМ-1ПН Термокамера:
Исполнение модуль
Габаритные размеры в рабочем положении, мм: длина х ширина х высота 2210 х 870 х 1730
Вес устройства, кг, нетто 150
Максимальная потребляемая мощность, кВт 12,2
Напряжение питания, В/Гц 380 / 50
Диапазон регулировки температуры в камере, С 20 – 220
Характеристика ТЭНов, шт. х кВт 6х2
Размеры конвейера, мм: длина х ширина 1800 х 550
Скорость движения конвейера, м/мин. 4
Тип звена конвейерной ленты пластина
Рабочая нагрузка на конвейер, кг/м2, не более 50
Длина камеры, мм 1200
Габариты проходного отверстия камеры, мм: ширина х высота 600 х 400
Максимальные габариты условной упаковки, мм: длина х ширина х высота 400х500х380
Характеристики ТМ-1ПН Термонож:
Исполнение модуль
Габаритные размеры (без пленки), мм: длина х ширина х высота 1030 х 1070 х 1750
Длина подающего стола, мм 765
Ширина подающего стола, мм 765
Длина рабочей части термоножа, мм 610
Максимальная ширина пленки, мм 550
Давление воздуха в магистрали, МПа (кг/см2) 4-6
Тип сварки постоянный
Вес устройства, кг, нетто 50
Состав аппарата

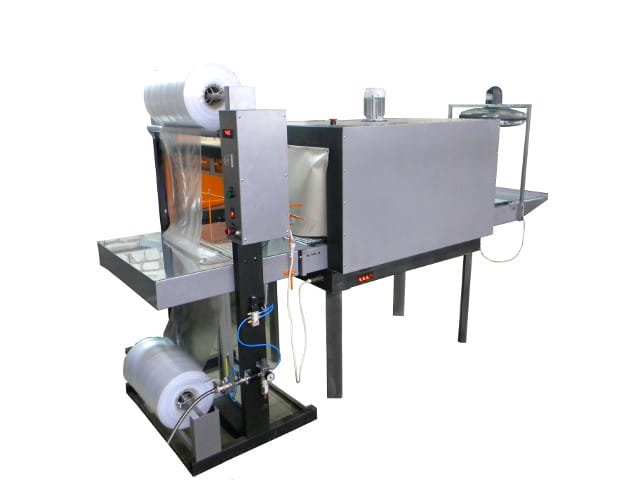

Рисунок 1 – Общий вид ТМ-1ПН
4.1 Общий вид аппарата (рис. 1):
1. Несущая рама термоножа
2. Рулон пленки (не входит в комплект поставки)
3. Направляющая формирователя упаковки
4. Стол термоножа
5. Узел регулировки натяжения конвейерной ленты термокамеры
6. Рабочая камера
7. Электродвигатель вентилятора обдува рабочей камеры
8. Кнопка аварийной остановки конвейера
9. Вентилятор охлаждения готовой продукции
10. Фиксатор положения вентилятора охлаждения готовой продукции
11. Рама крепления вентилятора охлаждения готовой продукции и приемного рольганга
12. Конвейер
13. Приемный рольганг
14. Электродвигатель привода конвейера
15. Разъем подключения вентилятора охлаждения готовой продукции
16. Заземляющий контакт термокамеры
17. Регулируемая винтовая опора
18. Опорная стойка
19. Сетевой шнур подключения термоножа
20. Заземляющий контакт термоножа
21. Рулонодержатель
22. Верхняя раскатка
23. Нижняя раскатка
24. Пневмоцилиндр толкателя подвижной рамы термоножа
25. Воздушный кран
26. Фильтр-регулятор
27. Распределитель воздуха в пневмосистеме
28. Подвижная рама термоножа
29. Верхняя планка термоножа
4.2 Панель управления ТМ-1ПН Термокамера
38. Клавиша «Сеть»
39. Клавиша «Конвейер»
40. Клавиша «Нагрев
41. Клавиша «Вентилятор»
42. Терморегулятор
4.3 Блок управления ТМ-1ПН Термонож (рис. 3)
Рисунок 3 –ТМ-1ПН Термонож (блок управления)
43. Терморегулятор (позволяет устанавливать и контролировать температуру нагрева термоножа).
44. Реле времени (позволяет устанавливать время пайки и отрезки пленки)
45. Кнопка «Пуск» (включение рабочего цикла)
46. Клавиша «Сеть» (включает в работу цепи управления)
47. Плавкий предохранитель 10А.
48. Кнопка «Стоп» (экстренная остановка рабочего цикла).
КОМПЛЕКТНОСТЬ ПОСТАВКИ
5.1. ТМ-1ПН Термокамера 1 шт.
5.2. ТМ-1ПН Термонож 1 шт.
5.3. Опорные стойки 4 шт.
5.4. Регулируемые винтовые опоры 8 шт.
5.5. Технический паспорт 1 шт.
5.8. Вилка Тур 024 32А-6h 380-415V~ 1 шт.
