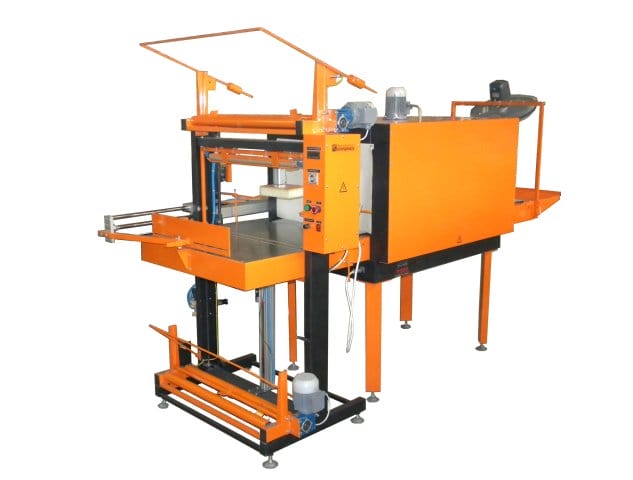

Упаковочный аппарат ТМ-1П

Упаковочный аппарат ТМ-1П
Цена: 218500 руб.

Описание

Термоупаковочная машина ТМ-1П используется для для штучной и групповой упаковки пищевой, технической и других видов продукции в термоусадочную полиэтиленовую пленку. Полуавтомат ТМ-1П надежен и универсален.  Он применяется для упаковки продукции в банках, бутылках, ПЭТ-таре, пакетах (консервы, газированные напитки, вода, молоко, мука, соки), товаров непродовольственной группы, промышленных комплектующих, и т.п.

Отличается универсальностью, высокой надежностью и производительностью.

Производительность линии ТМ-1П достигает 600 упаковок в час*.

Универсальность и быстрота настройки на различные виды продукции делает ее покупку предпочтительнее покупки автоматического оборудования. Гарантия в 18 месяцев и возможность 24-х часовой эксплуатации сделает ее незаменимой для Вашего производства.

ТМ-1П это:

  • Высокая производительность;
  • Простота в установке и надежность в эксплуатации;
  • Небольшие габариты;
  • Низкое энергопотребление;
  • Регулировка температуры в камере;
  • Экономия на расходных материалах;
  • Упаковка широкого диапазона продуктов и товаров.

Состав

Комплект  поставки ТМ-1П состоит из термотоннеля и полуавтоматического термоножа.

Термонож оснащен пневматическими системами привода ножа и фиксации упаковки, автоподмотчиками пленки, пневмотолкателем продукции.

В конструкции ТМ-1П " используется промышленная пневматика производства Италии.

В состав упаковочной линии входят:

  • ТМ-1 термотоннель

  • ТМ-1П термонож полуавтоматический

Основные технические характеристики:

Производительность циклов/мин (зависит от габаритов предмета):

7

Размеры упаковочной линии в сборе (длина х ширина х высота ) без учета пленки, мм:

3010 х 1070х 2000

Вес аппарата, кг:

260

Климатическое исполнение по ГОСТ 15.150-69:

УХЛ-4

Блок управления термотоннель /термонож:

раздельный

Характеристики ТМ-1 термотоннель:

Исполнение:

 модуль

Габаритные размеры в рабочем положении (длина х ширина х высота), мм:

2210 х 870 х 1730

Вес устройства, кг, нетто:

170

Максимальная потребляемая мощность, кВт:

12,27

Напряжение питания, В/Гц:

380 / 50

Диапазон регулировки температуры в термотоннеле, °С:

20 – 220

Характеристика ТЭНов, шт. х кВт:

6х2

Размеры конвейера (длина х ширина), мм:

1800 х 540

Скорость движения конвейера, м/мин.

4

Тип звена конвейерной ленты:

пластина

Рабочая нагрузка на конвейер, кг/м2, не более:

50

Длина камеры, мм:

1200

Габариты проходного окна термотоннеля (ширина х высота ), мм:

600 х 400

Максимальные габариты условной упаковки (длина х ширина х высота ), мм:

350х450х360

Характеристики ТМ-1П термонож :

Исполнение:

модуль

Габаритные размеры (длина х ширина х высота) без пленки, мм:

1030 х 1070 х 1750

Длина подающего стола, мм:

630

Ширина подающего стола, мм:

765

Длина рабочей части термоножа, мм:

610

Максимальная ширина пленки, мм:

550

Давление воздуха в магистрали, МПа (кг/см2):

4-6

Тип сварки:

постоянный

Вес устройства, кг, нетто:

90

Тип термоусадочной пленки: Полиэтилен (ПЭ)

Состав аппарата

  1. Несущая рама термоножа
  2. Рулон пленки (не входит в комплект поставки)
  3. Направляющая формирователя упаковки
  4. Стол термоножа
  5. Узел регулировки натяжения конвейерной ленты термокамеры
  6. Рабочая камера
  7. Электродвигатель вентилятора обдува рабочей камеры
  8. Кнопка аварийной остановки конвейера
  9. Вентилятор охлаждения готовой продукции
  10. Фиксатор положения вентилятора охлаждения готовой продукции
  11. Рама крепления вентилятора охлаждения готовой продукции и приемного рольганга
  12. Конвейер
  13. Приемный рольганг
  14. Электродвигатель привода конвейера
  15. Разъем подключения вентилятора охлаждения готовой продукции
  16. Заземляющий контакт термокамеры
  17. Регулируемая винтовая опора
  18. Опорная стойка
  19. Сетевой шнур подключения термоножа
  20. Заземляющий контакт термоножа
  21. Рулонодержатель
  22. Верхняя раскатка
  23. Верхняя рамка включения автоматической подмотки пленки
  24. Электродвигатель блока подмотки пленки
  25. Нижняя рамка включения автоматической подмотки пленки
  26. Нижняя раскатка
  27. Пневмоцилиндр толкателя подвижной рамы термоножа
  28. Воздушный кран
  29. Фильтр-регулятор
  30. Распределитель воздуха в пневмосистеме
  31. Ковш толкателя блока упаковки
  32. Фиксатор ковша толкателя блока упаковки
  33. Пневмоцилиндр толкателя блока упаковки
  34. Подвижная рама термоножа
  35. Верхняя планка термоножа
  36. Пластина прижима блока упаковки
  37. Пневмоцилиндр прижима блока упаковки
