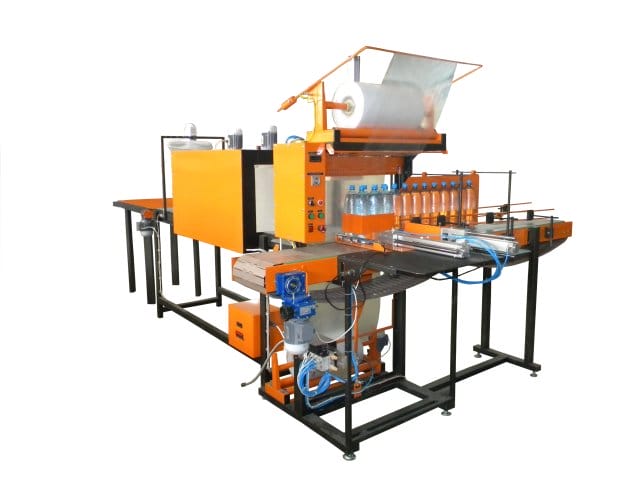

Термоупаковочная машина ТМ-1 "Автомат"
Описание
Термоупаковочная машина ТМ-1 "Автомат" предназначена для автоматической групповой упаковки в термоусадочную полиэтиленовую пленку пищевой, косметической или иной продукции в стеклянной, металлической, бумажной или пластиковой таре: банок, бутылок, канистр, коробов, пакетов и т.п.
Термонож оснащен пневматическими системами привода ножа и фиксации упаковки, автоподмотчиками пленки, пневмотолкателем продукции. В конструкции ТМ-1 А используется промышленная пневматика производства Италии.
ТМ-1 "Автомат" это:
-
Модульность конструкции
-
Высокая производительность
-
Надежность в эксплуатации
-
Низкое энергопотребление
-
Экономия на расходных материалах
-
Упаковка широкого диапазона продукции
Состав
В состав упаковочной линии включены:
- ТМ-1 "Автомат" термонож автоматический с группиратором
- ТМ-1 "Автомат" термотоннель
- ТМ-1 "Автомат" приемный рольганг
Технические характеристики:
|
Производительность линии, уп./час, не более: |
600 |
|
Размеры упаковочной линии в сборе (длина х ширина х высота),без учета пленки, мм: |
4980х2800х2000 |
|
Вес аппарата, кг: |
600 |
|
Климатическое исполнение по ГОСТ 15.150-69: |
УХЛ-4 |
|
Блок управления термокамера/термонож: |
раздельный |
Характеристики ТМ-1 "Автомат" термотоннель: |
|
|
Исполнение: |
модуль |
|
Габаритные размеры в рабочем положении (длина х ширина х высота), мм: |
2520х980х1730 |
|
Вес устройства, кг, нетто: |
200 |
|
Максимальная потребляемая мощность, кВт: |
24,45 |
|
Напряжение питания, В/Гц: |
380 / 50 |
|
Диапазон регулировки температуры в камере, °С: |
20 – 220 |
|
Характеристика ТЭНов, шт. х кВт: |
12x2 |
|
Размеры конвейера (длина х ширина), мм: |
2500х540 |
|
Скорость движения конвейера, м/мин: |
4 |
|
Тип звена конвейерной ленты: |
пластина |
|
Рабочая нагрузка на конвейер, кг/м2, не более: |
50 |
|
Длина камеры, мм: |
1200 |
|
Габариты проходного отверстия камеры (ширина х высота), мм: |
600 х 400 |
Характеристики ТМ-1 "Автомат" термонож автоматический с группиратором: |
|
|
Исполнение: |
модуль |
|
Габаритные размеры (длина х ширина х высота) без пленки, мм: |
2820 х 1540 х 2000 |
|
Вес устройства, кг, нетто: |
350 |
|
Длина подающего стола, мм: |
550 |
|
Ширина подающего стола, мм: |
860 |
|
Ширина группирующего конвейера, мм: |
190 |
|
Длина рабочей части термоножа, мм: |
610 |
|
Максимальная ширина пленки, мм: |
550 |
|
Давление воздуха в магистрали, МПа (кг/см2): |
0,4-0,6(4-6) |
|
Тип сварки: |
постоянный |
Характеристики ТМ-1 "Автомат" приемный рольганг: |
|
|
Исполнение: |
модуль |
|
Размеры приемного рольганга (длина х ширина х высота), мм: |
1180 х 665 х 930 |
|
Вес, кг: |
50 |
Тип термоусадочной пленки: Полиэтилен (ПЭ)
