Термоупаковочная машина ТМ-7Р М1
Термоупаковочная машина ТМ-7Р М1
Описание:
Термоупаковочная машина ТМ-7Р М1 (ручная) используется для упаковки длинномерных изделий, к числу которых относятся различного вида пиломатериалы: короба, двери, доска и т.п. в термоусадочную полиэтиленовую пленку. Также Термоупаковочная машина ТМ-7Р М1 служит для упаковки утеплителя, пенопласта, коробов больших размеров, мебельной фурнитуры, мебельных щитов, дверей, гладильных досок, крупногабаритной бытовой техники, матрацов, сушилок, стремянок, зеркал и окон в термоусадочную пленку.
Применение:
Термоупаковочная машина ТМ-7Р М1 применяется для упаковки в термоусадочную полиэтиленовую пленку вагонки, бруса, досок, длиномерных изделий и т.п.
Тип машины:
Ручная.
Тип пленки:
Полиэтилен (ПЭ).

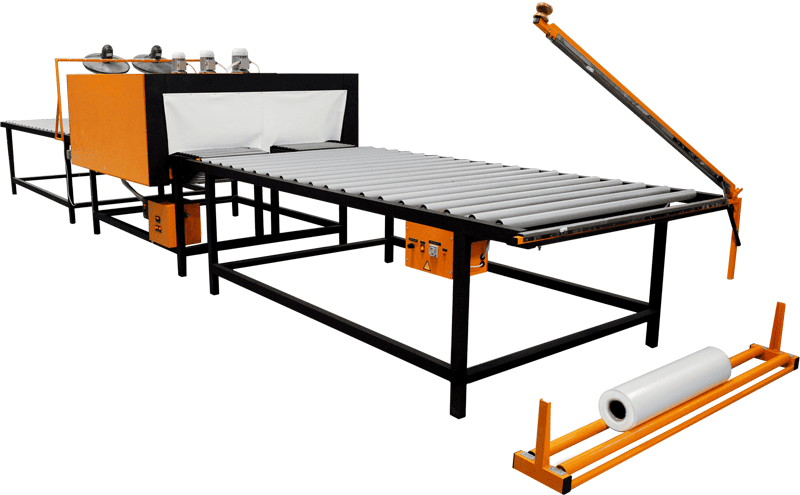

Состав машины:
- ТМ-7Р М1 термотоннель;
- ТМ-7Р М1 напольный рулонодержатель;
- ТМ-7Р М1 приемный роганг;
- ТМ-7Р М1 подающий роганг;
- ТМ-7Р М1 ручной (механический) термонож импульсного нагрева.
|
Общие характеристики ТМ-7Р М1: |
|
|
Производительность линии (уп/час), не более |
70 |
|
Размеры машины в сборе (длина х ширина х высота), без учета пленки (мм) |
7000 х 2000 х 2300 |
|
Вес аппарата (кг) |
650 |
|
Климатическое исполнение по ГОСТ 15.150-69 |
УХЛ-4 |
|
Тип блока управления термокамеры/термонож |
раздельный |
|
Характеристики
термокамеры ТМ-7Р М1: |
|
|
Исполнение |
модуль |
|
Габаритные размеры в рабочем
положении (длина х ширина х высота), (мм) |
2400 х 1770 х 1750 |
|
Вес устройства (кг) нетто |
350 |
|
Максимальная потребляемая
мощность (Квт) |
37 |
|
Напряжение питания (В/Гц) |
380/50 |
|
Диапазон регулировки
температуры в камере (ºС) |
20-220 |
|
Характеристика ТЭНов (шт х кВт) |
18 х 2 |
|
Количество зон обдува , шт |
3 |
|
Размеры конвейера (длина х
ширина), (мм) |
2400 х 1450 |
|
Скорость движения конвейера
(м/мин) |
0-8 (регулируемая) |
|
Тип звена конвейерной ленты пластина |
пластина |
|
Рабочая нагрузка на конвейер
(кг/м2), не более |
50 |
|
Длина камеры (мм) |
1800 |
|
Габариты проходного окна камеры
(ширина х высота), (мм) |
1500 х 400 |
|
Максимальные габариты условной
упаковки (мм) |
3000 х 1200 х 300 |
|
|
|
|
Исполнение |
модуль |
|
Габаритные размеры (длина х
ширина х высота) без пленки (мм) |
3000 х 1650 х 1000 |
|
Вес устройства (кг) нетто |
150 |
|
Длина подающего стола (мм) |
3000 |
|
Ширина подающего стола (мм) |
1500 |
|
Длина х ширина рабочей части
термоножа (мм) |
1500 |
|
Максимальная ширина пленки
(мм) |
1400 |
|
Давление воздуха в магистрали,
Мпа (кг/см2) |
- |
|
Тип сварки |
импульсный |
|
Количество нагревательных
элементов (обрезка, сварка пленки) |
3 |
|
Потребляемая мощность в момент
включения (кВт) |
0,8 |
|
Характеристики
приемного рольганга: |
|
|
Размеры приемного рольганга
(длина х ширина х высота), (мм) |
3000 х 1500 х 1000 |
|
Характеристики
термоусадочной пленки: |
|
|
Тип термоусадочной пленки |
полиэтилен (ПЭ) |
|
Тип намотки пленки |
полотно |
Термоупаковочная машина ТМ-7Р М1
-
Гарантия 18 месяцев.
-
Послегарантийная поддержка.
-
Оборудование запатентовано.
-
Упаковочное оборудование сертифицировано Минздравом РФ Ростестом РФ.
