Описание:

Термоупаковочная машина ТМ-2Р предназначена для штучной и групповой упаковки различных видов продукции в полиолефиновую термоусадочную пленку.

Типы пленок:

• пленка поливинилхлоридная термоусадочная ТУ 2245-001-56187654-2001;
• пленка полиолефиновая термоусадочная

Технические характеристики:

Состав и общие характеристики линии:

Производительность линии, уп./час, не более  250, зависит от скорости работы оператора

Размеры упаковочной линии в сборе, мм:

длина х ширина х высота 2400 х 800 х 1460

Вес комплекта, кг   88

Климатическое исполнение по ГОСТ 15.150-69  УХЛ-4

Характеристики ТМ-2Р «Термокамера»:

Исполнение   модуль

Габаритные размеры в рабочем положении, мм:

длина х ширина х высота 1100 х 550 х 650

Габаритные размеры в транспортном положении (на поддоне), мм:

длина х ширина х высота 1200 х 800 х 800

Вес устройства, кг, нетто    57

Вес устройства, кг, брутто   70

Максимальная потребляемая мощность, кВт  4,0

Напряжение питания, В/Гц     220 / 50

Диапазон регулировки температуры в камере,  C  20 – 200

Характеристика ТЭНов, шт. х кВт  6 х 0,63

Размеры конвейера, мм:

длина х ширина  1000 х 360

Скорость движения конвейера, м/мин.  4

Тип звена конвейерной ленты  пластина

Общая рабочая нагрузка на конвейер, кг, не более    30

Длина камеры, мм     600

Габариты проходного отверстия камеры, мм:

ширина х высота  360 х 230

Максимальные габариты условной упаковки, мм:

длина х ширина х высота  550 х 320 х 210

(примечание: при расчете возможности упаковки продукции следует учитывать следующее обязательное условие – максимальный размер изделия должен присутствовать только в одном измерении!)

Характеристики ТМ-2Р «Термонож»:

Исполнение  модуль

Габаритные размеры, мм:

длина х ширина х высота 535 х 680 х 340

Тип намотки пленки в рулоне полурукав

Тип сварки  импульсный

Количество нагревательных элементов 1

Потребляемая мощность в момент включения, кВт   0,2

Вес устройства, кг, нетто   25

Характеристики ТМ-2Р «Подставка под пленку»:

Исполнение  модуль

Габаритные размеры, мм:

длина х ширина х высота 740 х 670 х 260

Тип термоусадочной пленки   поливинилхлоридная полиолефиновая

Максимальная ширина рулона пленки, мм   500

Вес устройства, кг, нетто

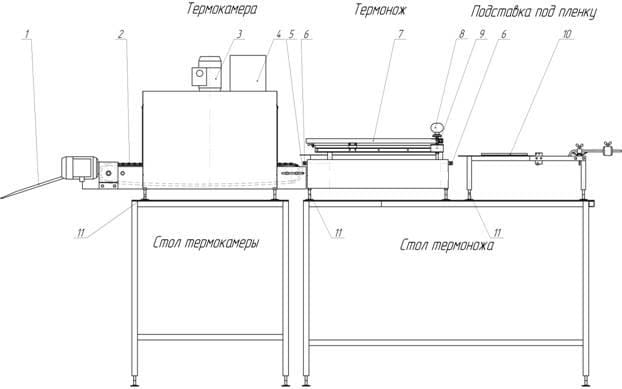

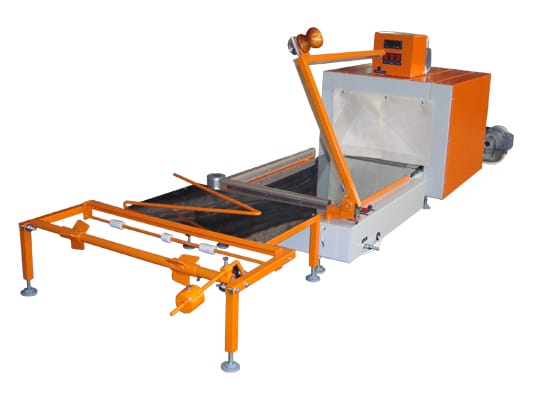

Рисунок 1 – Общий вид комплекта

Общий вид комплекта (рис. 1)

1.  Лоток приема готовой упаковки с регулируемым наклоном

2.  Конвейер термокамеры

3.  Электродвигатель вентилятора термокамеры

4.  Блок управления термокамерой

5.  Узел регулировки натяжения конвейера

6.  Фиксаторы регулировки высоты рабочей поверхности термоножа

7.  Термонож

8.  Ручка прижима верхней планки термоножа

9.  Электромагнит термоножа

10. Расправка пленки

11. Регулируемые винтовые опоры

Аппарат устанавливается на столы для модуля термокамеры и модулей термоножа и расправки.

Панель управления термокамерой (рис. 7)

14. Клавиша включения сети «Сеть»

15. Клавиша включения конвейера «Конвейер»

16. Клавиша включения нагрева термокамеры «Термокамера»

17. Предохранитель

Термоупаковочная машина ТМ-2Р
