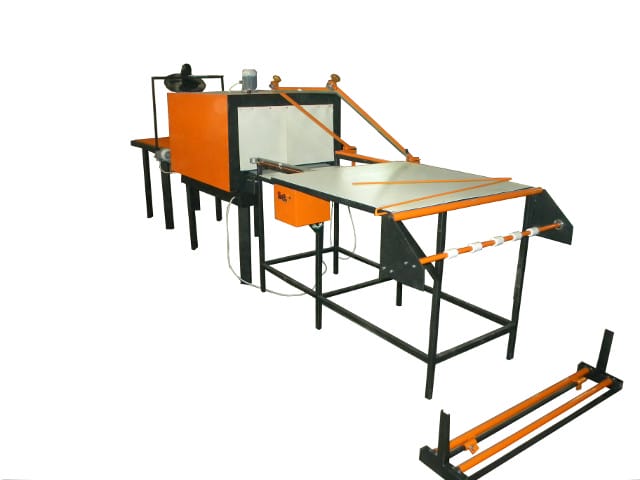

Термоупаковочная машина ТМ-6 М2

Назначение:

Термоупаковочная машина ТМ-6 М2 предназначена для штучной и групповой упаковки различных видов продукции в полиолефиновую , полиэтиленовую до 60 мкм термоусадочную пленку.

Материал:

Тип и характеристики упаковочного материала подбираются в каждом конкретном случае, с учетом назначения упаковки, типа, размеров и количества продукции.

Рекомендуем использовать следующие типы пленок:

• пленка поливинилхлоридная термоусадочная ТУ 2245-001-56187654-2001;
• пленка полиолефиновая термоусадочная.

Условия эксплуатации:

• температура окружающей среды от +18ºС до +30ºС;
• относительная влажность не более 80% при температуре +25ºС и более низких температурах без конденсации влаги;
• атмосферное давление – от 86 до 106,7 кПа;
• окружающая среда – взрывобезопасная, не содержит солевых туманов, токопроводящей пыли, агрессивных газов и паров, разрушающих металлы и изоляцию;
• наличие заземления.

Состав линии:

Раскатка пленки ,термонож L – образный с подготовительным столом , термокамера , приемный рольганг.

Состав и общие характеристики линии:

Производительность линии, уп./час, не более  250, зависит от скорости работы оператора

габариты упаковочной линии в сборе, мм:

длина х ширина х высота (максимальные) 5150 х 1050 х 1500

Вес комплекта, кг   до 350

Климатическое исполнение по ГОСТ 15.150-69  УХЛ-4

Характеристики ТМ-1 «Термокамера»:

Исполнение   модуль

Максимальная потребляемая мощность, кВт 12,2

Напряжение питания, В/Гц     380 / 50

Диапазон регулировки температуры в камере, С 20 – 180

Характеристика ТЭНов, шт. х кВт  6 х 2

Размеры конвейера, мм:

длина х ширина  1800 х 700

Скорость движения конвейера, м/мин.  4

Тип звена конвейерной ленты  пластина

Общая рабочая нагрузка на конвейер, кг, не более    30

Длина камеры, мм     1200

Габариты проходного отверстия камеры, мм:

ширина х высота  750 х 400

Максимальные габариты условной упаковки, мм:

длина х ширина х высота  600 х 600 х 380

Характеристики ТМ-6 «Термонож»:

Исполнение  модуль, угловой

Тип намотки пленки в рулоне полурукав

Количество нагревательных элементов 1 нихром (струна 0,7 мм)

Потребляемая мощность в момент включения, кВт   0,6

Вес устройства, кг, нетто   до 50

Возвратный механизм ножа газовый упор

Режущая часть ножа, длина х ширина 700х700

Габаритные размеры (длина х ширина х высота), мм:   1800 х 1000 х 1100

Вес устройства, кг, нетто:  80

Длина подготовительного стола с расправкой пленки, мм:  1000

Ширина подготовительного стола с расправкой пленки, мм: 1000

Максимальная ширина плёнки, мм: 700

Характеристики приёмный рольганг:

Исполнение: модуль

Габаритные размеры приёмного рольганга (длина × ширина × высота), мм: 1180 х 750 х 1100

Весустройства, кг, нетто: 60

Вентилятор охлаждения продукции: 1
