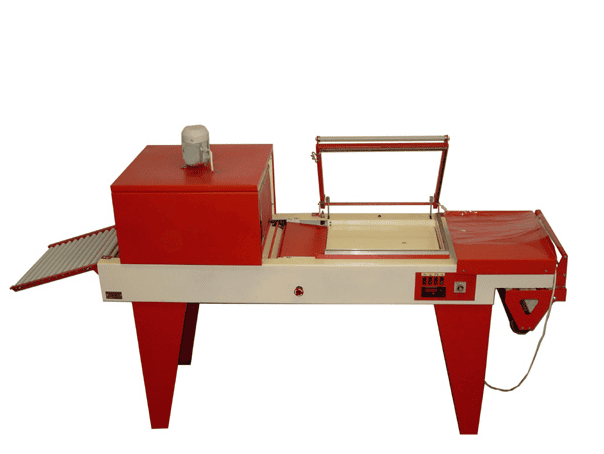

Термоусадочный упаковочный аппарат ТПЦ-370П


Описание:
Аппарат ТПЦ-370П для упаковки в термоусадочную
пленку.
Технические
характеристики:
Габаритные
размеры (д.,ш.,в. мм) |
2150х600х1400 |
Напряжение
электросети (В./Гц) |
220/50
(380/50) |
Потребляемая
мощность (кВт), не более |
4,0 |
Максимальная
температура в камере (0С) |
200 |
Производительность
(упак/час), не более |
400 |
Ширина
пленки (ПП, ПЭ, ПОФ, ПВХ)-полурукав (мм), до |
450 |
Размер
рабочий зоны термоножа (мм) |
510х410 |
Габаритные
размеры входного окна термокамеры (ш., в. мм) |
400х230 |
Вес
аппарата (кГ), до |
100 |

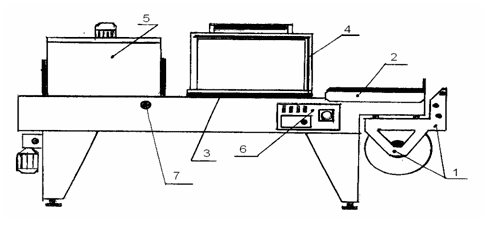

Схема оборудования:
1. Узел размотки пленки с
перфорационными роликами
Предназначен для установки бобины с
пленкой-полурукав. Узел выдвигается в зависимости от величины продукта.
2.
Приемный стол
Служит для укладки на него продукта под верхний край пленки. Стол
выдвигается в зависимости от величины продукта, для того, чтобы хватило
ближнего края пленки для ее склеивания.
3.
Рабочий стол
Стол имеет 5 установочных положений по высоте. Положение стола
определяется высотой упаковываемого продукта.
4.
Прижимная рамка с импульсным термоножом
Предназначена для склеивания и разрезания полотна пленки.
Поднимается рамка при помощи газовой пружины.
5.
Термокамера
В термокамере осуществляется термоусадка пленки с помощью
нагретого воздуха до определенной температуры. Заданная температура
поддерживается с помощью терморегулятора автоматически. Для перемещения
продукции, в нижней части камеры расположен конвейер, который приводится в
движении мотором-редуктором.
6. Пульт
управления
Технологический процесс:
Оператор кладет продукт на приемный
стол под верхний край пленки. Затем переносит продукт
вместе с пленкой на рабочий стол и, опустив вниз рамку
импульсного термоножа, одновременно сваривает и обрезает два полотна
пленки. Далее передвигает продукт на конвейер термокатеры. После
прохождения термокамера, продукт принимает окончательный вид-термоупаковки.
Для законченного, красивого вида упаковки (чтобы шов склеенной пленки был на
середине высоты упаковки) рабочий стол имеет 5 положений.
Аппарат обслуживается одним оператором, без специальных навыков обучения.
Всегда в наличии комплектующие, запасные части, расходные материалы: нихромовая нить, тефлоновая лента, ТЭНы, редуктора.
Термоусадочный упаковочный аппарат ТПЦ-370П
-
Гарантия 12 месяцев.
-
Послегарантийная поддержка.
-
Оборудование запатентовано.
-
Упаковочное оборудование сертифицировано Минздравом РФ Ростестом РФ.
