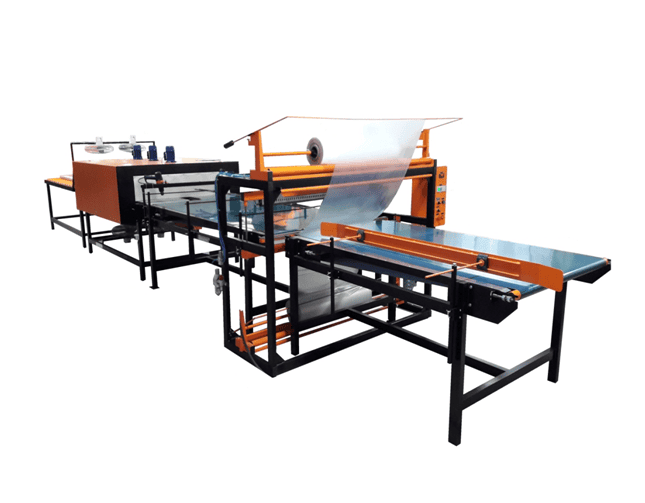

Термоупаковочная машина ТМ-7 "Автомат"
Термоупаковочная машина ТМ-7 "Автомат"
Стадии работы линии:
1) Оператор должен руками установить панель на подающий транспортер.
2) Через Термонож в пленку проходит продукция, транспортер подхватывает
продукцию на противоположной стороне.
3) Посредством датчика определяется окончание продукции и
остановка транспортера, включается Термонож. Оператор в этот момент
устанавливает новую панель на подающий транспортер.
4) Термонож прорабатывает цикл и включает транспортер, при
необходимости повторяется вторая стадия.
5) Продукция переходит на конвейер термотоннеля и начинает двигаться, далее происходит усадка пленки.
6) Упакованная продукция из термотоннеля поступает на приемный рольганг с охлаждающим вентилятором, остывает, затем снимается оператором.
Технические характеристики:
|
Размеры упаковочной линии в сборе (длина х ширина х высота), мм
(макс): |
11000х2000х1750 |
|
Напряжение питания, В/Гц: |
380/50 |
|
Блок управления термотоннель/термонож: |
раздельный |
|
Тип намотки плёнки в рулоне: |
полотно |
|
Тип термоусадочной плёнки: полиэтилен: |
ПЭ |
|
Давление воздуха в магистрали, МПа (кг/см2): |
4-6 |
|
Максимальная потребляемая мощность, кВт: |
37 |
Характеристика Термотоннель:
|
Исполнение: |
модуль |
|
Максимальная потребляемая мощность, кВт: |
36 |
|
Напряжение питания, В/Гц: |
380/50 |
|
Диапазон регулировки температуры в тоннеле, º С: |
180-220 |
|
Размеры конвейера (длина х ширина), мм: |
2500х1140 |
|
Скорость движения конвейера, м/мин: |
1-8 |
|
Рабочая нагрузка на конвейер, кг/м2, не более: |
50 |
|
Длина камеры, мм: |
1800 |
|
Габариты проходного окна термотоннеля (ширина х высота), мм: |
1200х250 |
|
Количество зон обдува: |
3 |
|
Максимальные габариты условной упаковки (длина х ширина х высота ), мм: |
2300х900х150 |
Характеристика Термонож:
|
Исполнение: |
модуль |
|
Ход ножа, мм: |
250 |
|
Длина рабочей части термоножа, мм: |
1400 |
|
Тип сварки: |
постоянный |
|
Максимальная ширина пленки, мм: |
1200 |
|
Давление воздуха в магистрали, МПа (кг/см2): |
4-6 |
|
Потребляемая мощность, кВт: |
0,8 |
Характеристика Подающий транспортер:
|
Исполнение: |
модуль |
|
Габаритные размеры (длина × ширина × высота),мм: |
2000х1000х900 |
|
Потребляемая мощность , кВт: |
0,3 |
|
Скорость движения конвейера м/мин: |
0-8 |
Характеристика Промежуточный транспортер:
|
Исполнение: |
модуль |
|
Габаритные размеры (длина × ширина × высота),мм: |
2500х1200х900 |
|
Потребляемая мощность , кВт: |
0,3 |
|
Скорость движения конвейера м/мин: |
0-8 |
Характеристика Приемный рольганг:
|
Исполнение: |
модуль |
|
Размеры приемного рольганга (длина × ширина × высота (рабочая
поверхность)), мм: |
2500х1200х900 |
|
Количество вентиляторов для охлаждения продукции, шт.: |
2 |
