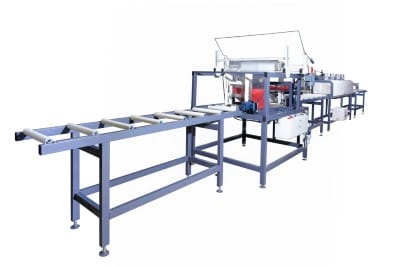

Термоупаковочная машина ТМ-5А
В состав термоупаковочной машины включены:
- Подающий неприводной рольганг 2000х440 – 3 шт
- Термонож ТМ-5А (оборачивающий узел)
- Промежуточный неприводной рольганг 2000х440 – 3 шт
- Термокамера ТМ-5А конвейер - 2800х440 мм, 4 зон нагрева, окно 440х250 мм
- Приемный неприводной рольганг 2000х440 с вентилятором охлаждения готовой продукции. – 3 шт.
- Воротник (для Термоножа ТМ-5А) под каждую продукцию
Подходит для упаковки в термоусадочный полиэтилен длинномерной продукции. Это могут быть пиломатериалы, строительные и ремонтные материалы и изделия, металлические длинномеры, водосточные трубы, части мебели.
*Есть возможность дополнительно укомплектовать линию Транспортерами ПВХ вместо рольгангов (что обеспечит полную автоматизацию процесса)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Общие характеристики ТМ-5А
|
Размеры машины в сборе (ДхШхВ), мм |
22400х1560х1920* |
|
Производительность линии, уп/час (зависит от габаритов продукции) |
200 |
|
Вес аппарата, кг |
690 |
|
Климатическое исполнение по ГОСТ 15150-69 |
УХЛ-4 |
|
Тип блока управления термокамеры/термонож |
Раздельный |
|
Максимальные габариты упаковываемой продукции ДхШхВ мм, |
2000х40х40-200х200 |
Характеристики Подающего неприводного рольганга – 3 шт.
|
Исполнение |
Модуль |
|
Габаритные размеры в рабочем положении (ДхШхВ), мм |
2000х550х900 |
|
Вес нетто устройства, кг |
50 |
Характеристики Термоножа ТМ-5А
|
Исполнение |
Модуль |
|
Габаритные размеры в рабочем положении (ДхШхВ), мм |
1600х1560х1920 |
|
Вес нетто устройства, кг |
300 |
|
Максимальная потребляемая мощность, кВт |
2,8 |
|
Размеры рабочей части термоножа , мм |
610 |
|
Тип сварки |
Постоянный |
|
Количество нагревательных элементов |
1 |
|
Обрезиненные валы протяжки |
Да |
Характеристики Промежуточного неприводного рольганга – 3 шт.
|
Исполнение |
Модуль |
|
Габаритные размеры в рабочем положении (ДхШхВ), мм |
2000х550х900 |
|
Вес нетто устройства, кг |
50 |
Характеристики Термокамеры ТМ-5А
|
Исполнение |
модуль |
|
Габаритные размеры в рабочем положении (ДхШхВ), мм |
2800х720х1450* |
|
Вес нетто устройства, кг |
240 |
|
Максимальная потребляемая мощность, кВт |
16,2 |
|
Параметры электропитания, В/Гц |
380/50 |
|
Диапазон регулировки температуры нагрева, °С |
20-220 |
|
Количество зон нагрева |
4 |
|
Характеристики ТЭНов, кВт х Количество |
0,63х24 |
|
Размеры конвейера (ДхШ), мм |
2800х440 |
|
Скорость движения конвейера, м/мин (с возможностью повышения) |
Регулируемая 3-8 |
|
Тип звена конвейерной ленты |
Пластина |
|
Рабочая нагрузка на конвейер не более, кг/м2 |
30 |
|
Длина камеры, мм |
2800 |
|
Размеры проходного окна камеры (ШхВ), мм |
440х250 |
Характеристики Приемного неприводной рольганга ТМ-5А
|
Вес нетто устройства, кг |
50 |
|
Габаритные размеры в рабочем положении (ДхШхВ), мм |
2000х550х900 |
|
Промышленный вентилятор охлаждения готовой продукции |
Да |
Характеристики термоусадочной пленки
|
Тип термоусадочной пленки |
полиэтилен (ПЭ) |
|
Тип намотки пленки |
Полотно |
|
Максимальная ширина пленки, мм |
1200 |
